GD02T 是一款基于图像识别技术的智能驾驶辅助系统设备。此系统设备不仅能对驾驶员的疲劳驾驶、分神驾驶、车道偏移、前车近距、盲区危险行人等不安全的行为进行实时状态监控和语音预警，还能配合监控驾驶平台进行数据上传，调度干预。从而提示驾驶员规范驾驶，带给驾驶员更主动、更智能的安全保障，降低事故发生率。

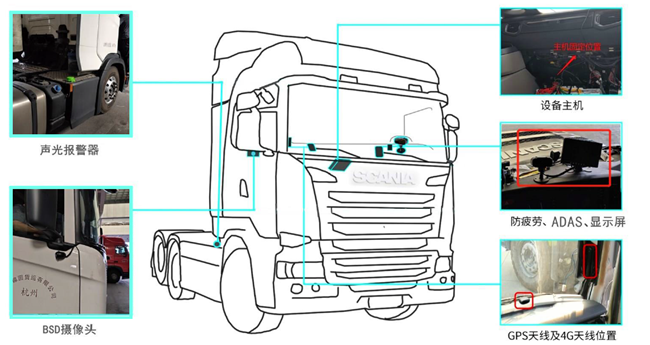

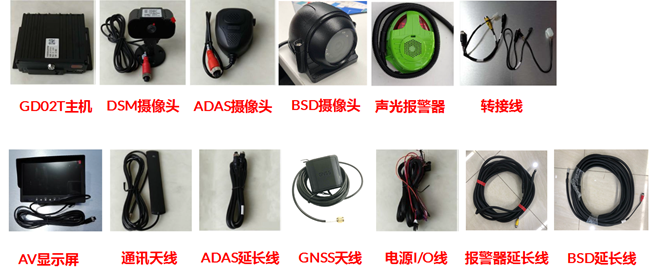

构成此系统的设备组件较多，它们的安装位置对功能的实现有极大的影响，需要严格按照安装要求来执行。
1、DSM 摄像头安装位置选择
DMS 摄像头的安装位置选取需依据以下几个原则：

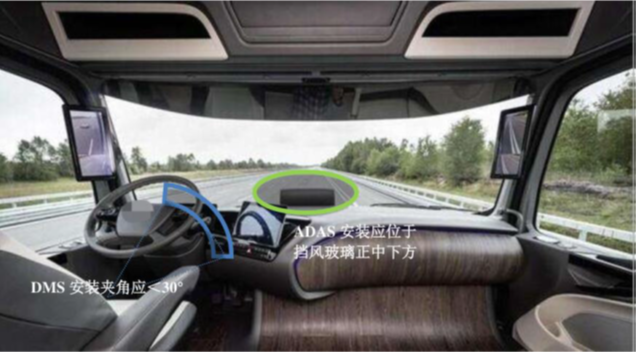

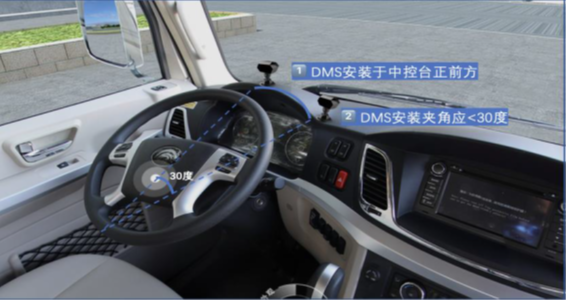

安装位置：建议安装在中控台或仪表盘上，如上图所示；
安装角度：要保证在驾驶员正前偏右 30 °范围内，建议角度越小越好；
安装距离：摄像头与人脸的距离范围 60cm -120cm，建议安装在 80 cm 左右的位置；
保证人脸位于 DMS 摄像头正中心（可通过手机 APP 确认）；
保证 DMS 摄像头不遮挡驾驶员视线、不干扰驾驶员；
保证 DMS 摄像头与驾驶员脸部之间不被方向盘等其他杂物遮挡；
DMS 摄像头需保持左右水平，不可倾斜；
在满足以上条件前提下，DMS 摄像头与驾驶员正脸的偏离角度越小越好，最好正对驾驶员。
DSM 摄像头安装固定

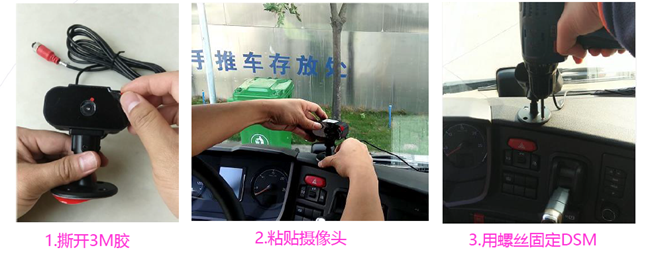

1.确认 DSM 防疲劳摄像头在仪表台安装位置。
2.撕掉底座 3M 胶粘好防疲劳摄像头，使用螺丝固定底座，需使用 4 颗螺丝固定。
3.调整角度后，调整的锁紧螺丝需使用易碎贴固封。把线连接到主机防疲劳摄像头接口（AV1/DSM）。
2、ADAS 摄像头安装位置选择
1. 对于中大型车（典型如商用车，例如大巴车、渣土车等），前视（ADAS）摄像头应安装在挡风玻璃中间下方贴近底部的位置，车辆中轴线左右各 10cm 的范围内均可。
2. 主机接插口：DSM 与 ADAS 接口都相同可互插，注意一定不能插错。
ADAS 摄像头安装固定

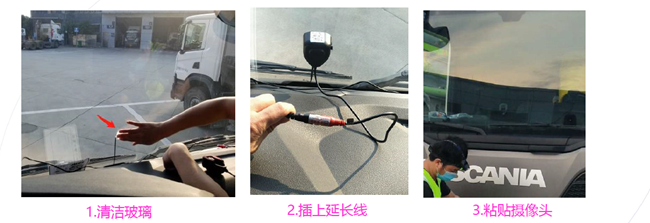

1.确定摄像头安装位置，并将安装位置的玻璃表面清洁干净。
2.使用摄像头延长线连接 ADAS 摄像头，固定在前挡风玻璃中心位置需雨刮可以刮到，并垂直于车辆台面位置进行粘贴。
3.调整角度后，将调整角度的螺丝锁紧。把线连接到主机 ADAS 接口。

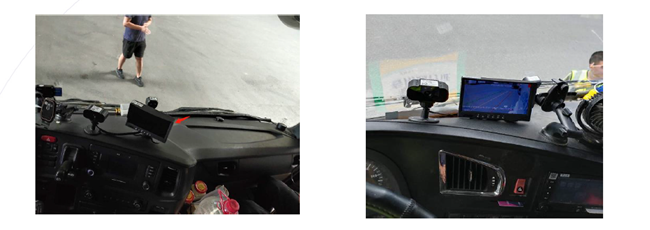

3、AV 显示屏的安装
1.AV 屏选择安装位置在仪表台中间，司机能看到的位置。
2.AV 屏安装位置不能挡驾驶员视线。
3.使用对角 2 颗螺丝固定 AV 屏。视频线接到主机 AV OUT

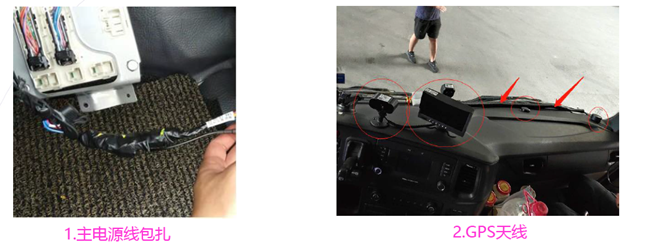

4、线束及天线的固定
1.主电源线必须使用电工胶布包裹好多余的线束，使用扎带固定在车体硬件上。
2.GPS 天线中间有多余的线束必须使用两根扎带固定，再用扎带固定在车体硬件上。
注意：为了减少干扰，天线与天线之间，天线与主机相距 50CM 以上，且天线不能被金属遮挡。

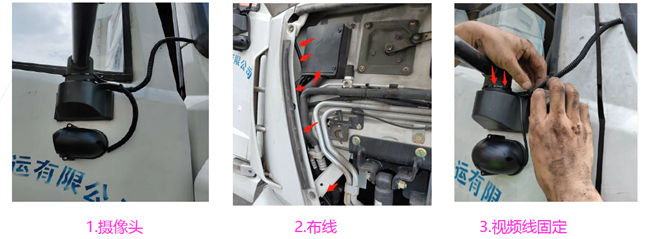

5、BSD 摄像头的安装示例
（1）半挂车斯堪尼亚

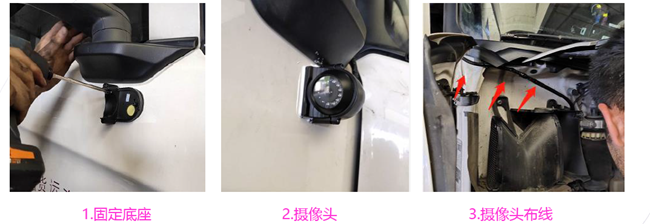

1.BSD 摄像头，安装在副驾驶侧后视镜下方，固定在车门上。
2.安装摄像头前，必须把车门玻璃升到顶，使用 3M 胶固定 BSD 摄像头底座，用 3 颗自攻螺丝打进车门里，螺丝需先摸胶防水处理，再安装摄像头，摄像头底座固定完，需下降玻璃，防止螺丝 阻挡玻璃下降。
3.使用 BSD 延长线把摄像头连接好，使用电工胶布把航空接头包扎，避免接头进水。
4.BSD 延长线使用扎带固定在硬体上。插到主机 AV3 通道上。
注意：安装完摄像头后使用密封胶把圈底座及螺栓密封，固定视频线注意避免后视镜旋转拉断。
（2）厢车斯泰尔
1.BSD 摄像头，安装在副驾驶侧后视镜下方，固定在车门上。
2.安装摄像头前，必须把车门玻璃升到顶，使用 3M 胶固定 BSD 摄像头底座，用 3 颗自攻螺丝打进车门里，螺丝需先摸胶防水处理，再安装摄像头，摄像头底座固定完，需下降玻璃，防止螺丝 阻挡玻璃下降。
3.使用 BSD 延长线把摄像头连接好，使用电工胶布把航空接头包扎，避免接头进水。
4.BSD 延长线使用扎带固定在硬体上。插到主机 AV3 通道上。
注意：安装完摄像头后使用密封胶把圈底座及螺栓密封，固定视频线注意避免后视镜旋转拉断。
6、声光报警器的安装示例

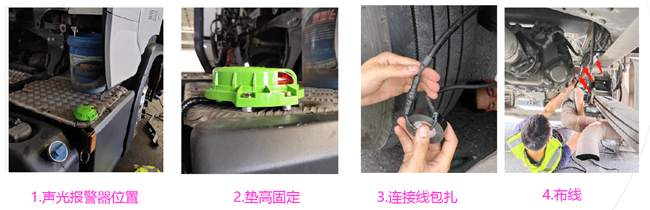

（1）半挂车
1.找到右侧尿素箱挡板上，使用螺栓加垫片固定好声光报警器。
2.声光报警器延长线使用电工胶布固定好。
3.声光报警器延长线沿大梁内侧布线固定且每隔 30CM 使用扎带固定。
注意：大梁内侧有排气管，安装时注意避免触碰，延长线走挡板内侧，需使用波纹管保护

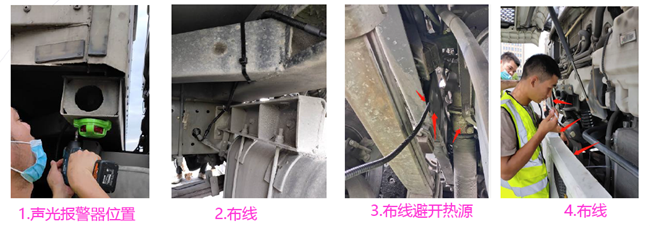

（2）厢车
1.找到右侧厢体横梁上，使用螺栓固定好声光报警器。
2.声光报警器延长线使用电工胶布固定好。
3.声光报警器延长线沿大梁内侧布线固定且每隔 30CM 使用扎带固定。
注意：大梁内侧有排气管，安装时注意避免触碰，延长线走挡板内侧，需使用波纹管保护。
7、延长线束的收束
1.使用扎带把延长线固定好，把多余的延长线固定到驾驶室内。
2.注意延长线接头需用电工胶布包好。
3.线束使用波纹管保护。

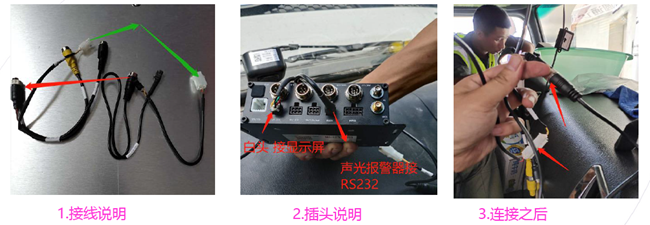

8、声光报警器转接线接线说明
1.把转接线接好，白色 4P 接头对插起来。航空头公与母对插。
2.二个黑色 4P，后面有白胶 4P 头的插到主机 AV OUT 另一端接显示屏接头。另一个全黑 4P 头接到主机 RS232接头上，再对插声光报警器的黄色接头。
3.右侧盲区 BSD 摄像头，接到主机的 AV3 位置上。
